Mycélium 3.0
Suivi environnemental de la Croix Verte, zone en renaturation sur le campus de l'Univeristé de Rennes.
Le projet Mycélium
Après plusieurs années d’attente, la ligne B du métro de Rennes a enfin été inaugurée en septembre 2022, offrant ainsi une nouvelle solution de transport à environ 85 000 voyageurs quotidiens. Cette initiative a non seulement simplifié la vie des Rennais, mais a également permis de diminuer les déplacements en voiture de 15% dans le centre-ville. Néanmoins, les huit années de travaux n’ont pas été sans impact sur l’environnement, notamment avec l’abattage de 1200 arbres. Afin de compenser ces dommages et de préserver l’écosystème local, la municipalité de Rennes a pris l’engagement de lancer des projets de renaturation visant à aménager environ 35 hectares au sein de la ville. C’est dans ce contexte que le projet Mycélium a vu le jour en 2021, portant un objectif clairement défini : avoir un suivi de la renaturation de La Croix Verte, un espace végétalisé situé au cœur du campus de Beaulieu.
La croix Verte
Actuellement en renaturation, cet espace vert offre une
place à la nature au cœur du campus de Beaulieu.
L'objectif principal de cette zone est de faire remonter
l'eau souterraine vers trois points d'eau en surface.
Ainsi, l'étude de ces points d'eau est essentielle.
L'Equipe
CHEREL
Valentin
LE GOASTELLER
Maïwenn
OUVRARD
PIERRE
POURCHER
Pierrick
DERRIEN
Thomas
LESSIRARD
Léo
MAUGER
Arthur
Nos partenaires
INSA RENNES
PARLAVANTZAS Nikolaos
INRIA Rennes
PAROL-GUARINO Volodia
OSUR
LONGUEVERGNE Laurent, MOUREAU Julien
(Observatoire des sciences de l'univers de rennes)
Les Capteurs

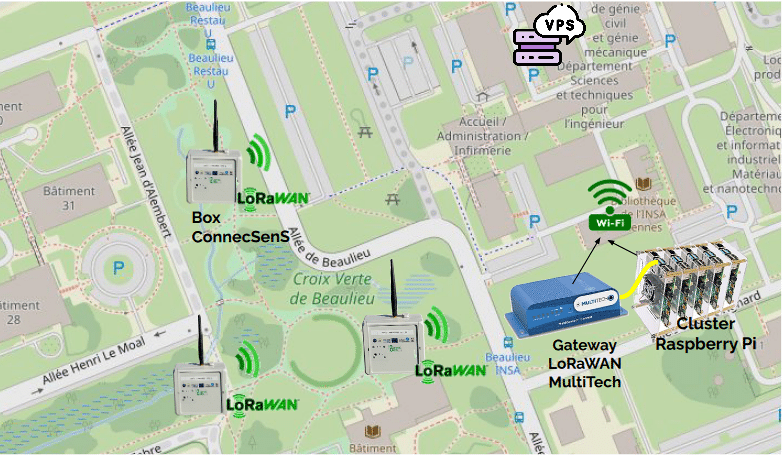

Une architecture basée sur le FOG Computing
-800w.png)
L'architecture
Nous disposons d'un nœud SoLo, une passerelle LoRaWAN et un cluster de cinq Raspberry Pi.Le nœud SoLo est dans la Croix-Verte et reste actif pour prendre des mesures sur des grandeurs environnementales. Il envoie ensuite les données à la passerelle via LoRaWAN, par une fréquence configurée.
La passerelle et le cluster se trouvent dans le bâtiment informatique à l'INSA de Rennes.
La passerelle transmet les données au cluster via Ethernet.
Le cluster s'occupe du traitement de données. Les Raspberry Pi communiquent entre eux via Ethernet et avec l'extérieur via réseau WIFI.
Pour les traitements plus couteux en ressources, nous disposons d'un serveur (VPS). Lorsque la charge est trop importante pour le cluster, il délègue la tâche au VPS
Les composants
Les Scenarios
Afin de configurer le nœud SoLo pour le rendre plus autonome et de traiter les données reçues sur le cluster de Raspberry Pi, des scénarios ont été établis. Ils correspondent à des situations météorologiques types, que l'on peut trouver en Bretagne, et qui nécessitent une attention particulière.
Montée des eaux
En cas d'évolution du niveau de l'eau dans une rivière ou dans un bassin, Mycélium notifie l'utilisateur de l'éventualité d'un débordement
Luminosité anormale
Se charge de vérifier qu'il y a une diminution de la luminosité en cas de pluies-1500h.gif)
Luminosité en fonction de l'heure
Vérifie que la luminosité est cohérenteavec l’heure (luminosité faible la nuit, plus élevée le jour).
Neige
S’il fait moins de 0°C et qu’il pleut en même temps, Mycélium va avertir qu'il y a un fort risque de neige
Températures extrêmes
Vérifie si les températures sont extrêmement basses ou extrêmement élevées (inférieur à -10°C ou supérieur à 50°C)
Températures anormales selon l’historique
Si les températures augmentent ou ne diminuent trop vite (écart de 5°C par rapport à la dernière mesure).
Vol
En cas de mouvements rapides du capteur, cela pourrait indiquer qu'il a été volé
Capteurs endommagés
En cas de données aberrantes, cela peut signifier qu'il y a un dommage sur le capteur.
